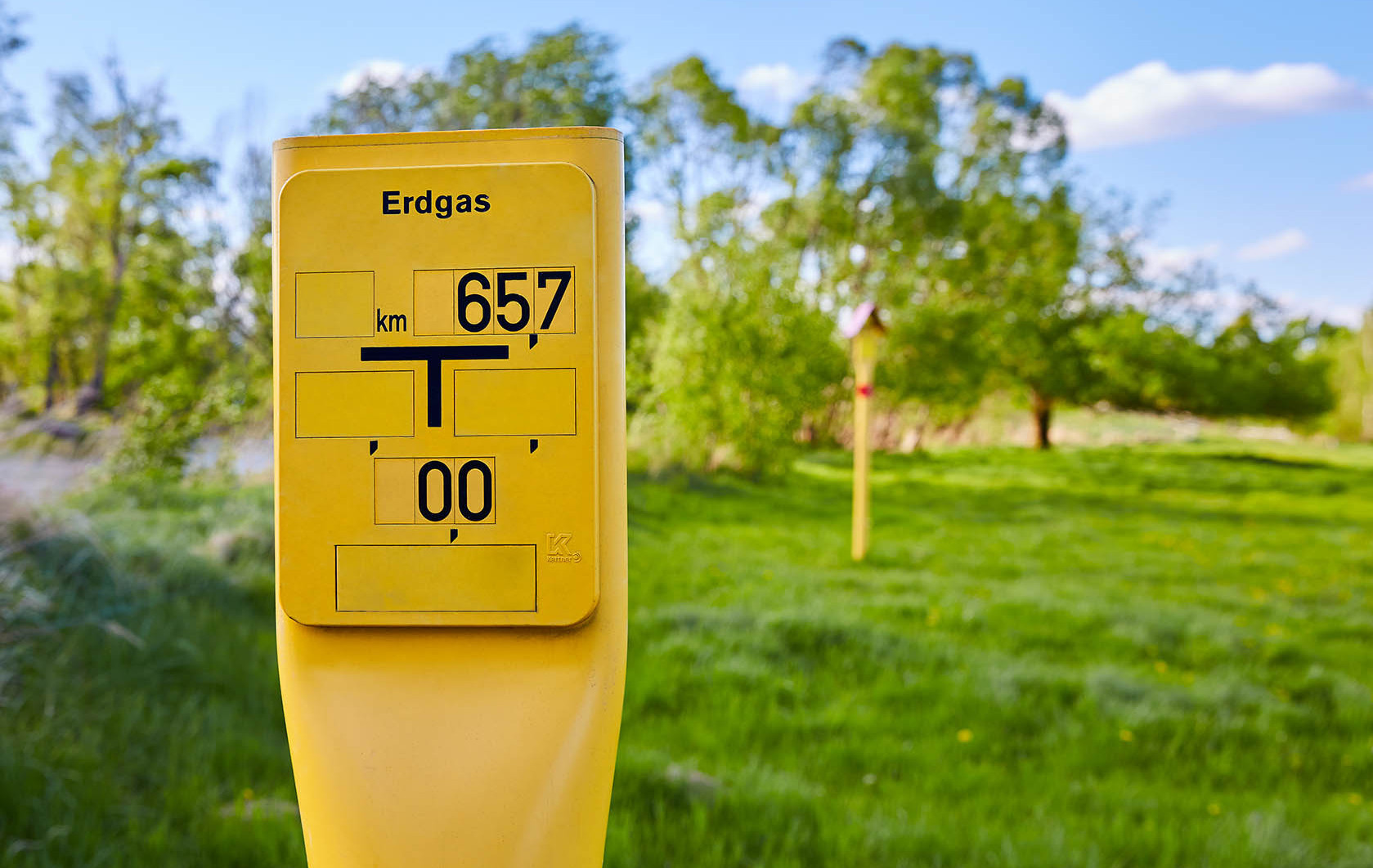

Schilderpfähle markieren den Verlauf einer Erdgasleitung

Methan-Emissionen

Im Hinblick auf den Klimaschutz geraten Methan-Emissionen, die bei der Förderung und dem Transport von Erdgas freigesetzt werden, immer mehr in den Fokus der Öffentlichkeit. Dabei bestehen zu der Höhe des tatsächlich freigesetzten Methans und seiner Klimawirkung oftmals unklare Vorstellungen, die zu falschen Schlussfolgerungen führen können.

Schilderpfähle markieren den Verlauf einer Erdgasleitung; © BDEW/Swen Gottschall

Daten und Fakten zu Erdgas und Methan-Emissionen

Methan-Emissionen der Erdgas-Infrastruktur

Im Hinblick auf den Klimaschutz geraten Methan-Emissionen, die bei der Förderung und dem Transport von Erdgas emittiert werden, immer mehr in den Fokus der Öffentlichkeit. Die Methan-Emissionen der Erdöl- und Erdgasindustrie verursachen etwa 9 Prozent der Methan-Emissionen und somit 0,5 Prozent der gesamten Treibhausgasemissionen Deutschlands. Das Gasfach ist sich dessen bewusst und arbeitet seit Jahrzehnten kontinuierlich an dessen Reduzierung zum Zwecke der Technischen Sicherheit, der Wirtschaftlichkeit und des Umweltschutzes. Seit 1990 konnten die diffusen Methan-Emissionen in Deutschland um 40 Prozent reduziert werden, obwohl das Netz weiter ausgebaut wurde.
Die Methan-Emissionen der deutschen Erdgas-Branche haben sich seit 1990 um 40 % verringert
Die Methan-Emissionen der deutschen Erdgas-Branche haben sich seit 1990 um 40 % verringert © DVGW

Methan (CH4) ist der Hauptbestandteil von Erdgas und hat als solches eine signifikante Bedeutung für die deutsche und europäische Energieversorgung. Durch das hohe Verhältnis von Wasserstoff (H) zu Kohlenstoff (C) entsteht bei seiner Verbrennung wesentlich weniger Kohlenstoffdioxid (CO2) als bei anderen konventionellen Brennstoffen, wie zum Beispiel Heizöl. Erdgas ist daher ein Schlüsselelement der Energiewende und im Kampf gegen den Klimawandel. Wenn Methan jedoch in die Atmosphäre entweicht, wirkt es als Treibhausgas „stärker“ als etwa Kohlenstoffdioxid.

Im Hinblick auf den Klimaschutz geraten diffuse Methan-Emissionen entlang der Erdgaslieferkette daher immer mehr in den Fokus der Öffentlichkeit. Dies macht es unerlässlich, bei der Betrachtung des Themas auf wissenschaftlich fundierte Datensätze zurückzugreifen.



Anteil von Methan an anthropogenen Treibhausgas-Emissionen in Deutschland (2017) und Herkunft der Methan-Emissionen sowie Verteilung der diffusen Methan-Emissionen entlang der Vorkette in der Erdgasindustrie
Anteil von Methan an anthropogenen Treibhausgas-Emissionen in Deutschland (2017) und Herkunft der Methan-Emissionen sowie Verteilung der diffusen Methan-Emissionen entlang der Vorkette in der Erdgasindustrie © DVGW
Geringere Methan-Emissionen durch optimierte Gasinfrastruktur
Meldepflichtige Ereignisentwicklung zwischen 1991 und 2017 an allen Gasleitungen nach Werkstoffgruppen
Meldepflichtige Ereignisentwicklung zwischen 1991 und 2017 an allen Gasleitungen nach Werkstoffgruppen © DVGW

Lecks in den knapp 500.000 km Verteilnetz in Deutschland konnten in den letzten Jahren und Jahrzehnten mit verschiedenen Maßnahmen massiv reduziert werden. Insbesondere die fast vollständige Entfernung der Grauguss-Leitungen führte als Einzelmaßnahme zu einer bedeutenden Verringerung der Methan-Emissionen.

Grundlage für weitere Verbesserungen ist eine strukturierte Erfassung der Schadensfälle, die mittels der DVGW Gas- und Wasserstatistik erfolgt.

National werden die Methan-Emissionen im sogenannten Nationalen Inventarreport (NIR) jährlich erfasst, um die Umsetzung der Klimarahmenkonvention, des Kyoto-Protokolls und den Emissionsrechtehandel zu ermöglichen. Alle statistischen Daten sind auf der Website der Vereinten Nationen zu finden.

Forschungsprojekte zu Methan-Emissionen
Um die Datenlage zu Methan-Emissionen zu aktualisieren und innovative Wege zur Emissionsvermeidung zu finden, wurde im Gasfach eine Vielzahl von Forschungsvorhaben durchgeführt:

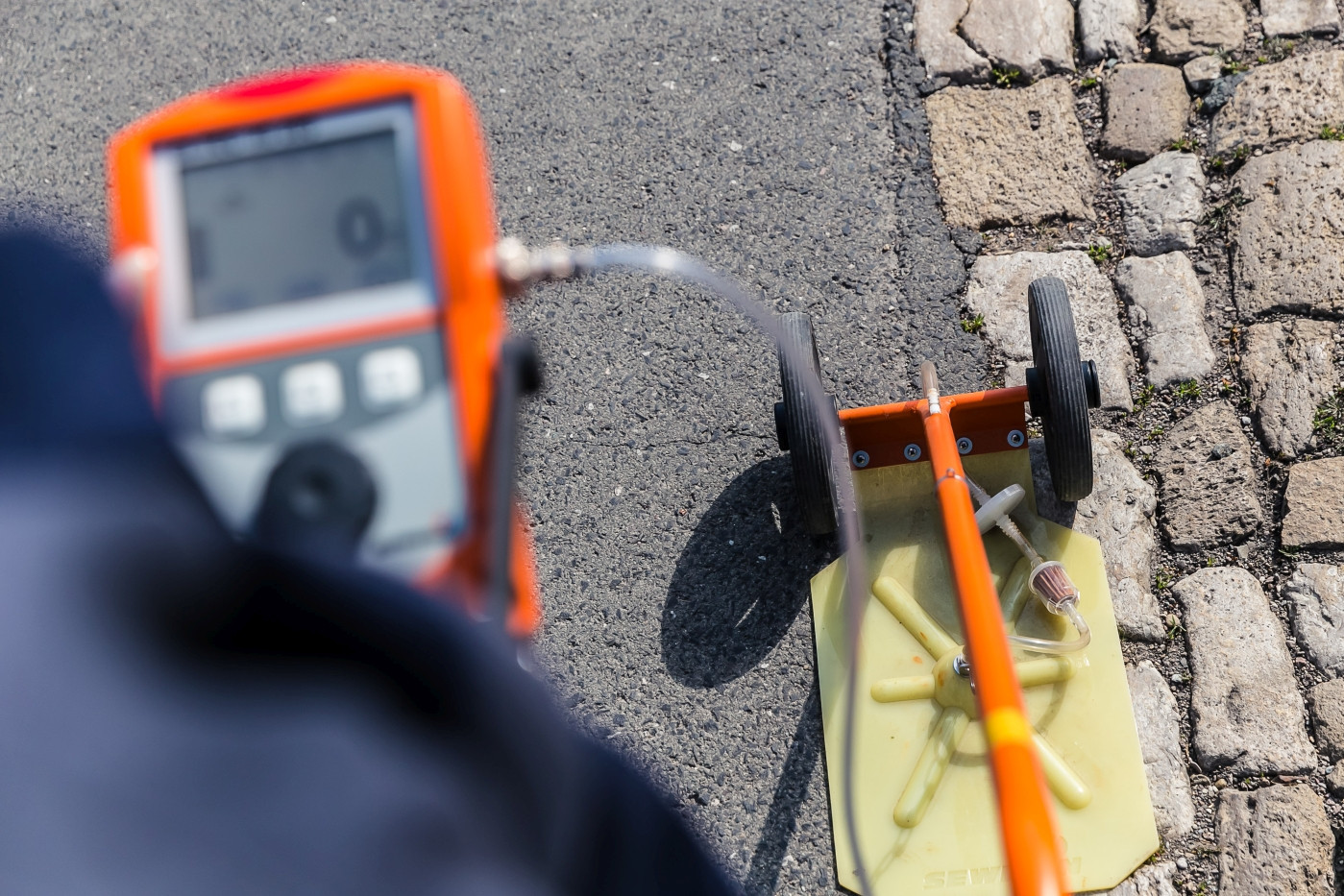

Mit einem Gasmessgerät geht ein Gasspürer die Erdgasleitungen ab und misst, ob diese dicht sind.
Gasspürer messen Dichtheit der Verteilnetze © TEAG Thüringer Energie AG

Mit dem DVGW Projekt „Erstellung eines Leitfadens mit Maßnahmen zur technischen Reduzierung von Methanemissionen im Gasverteilnetz (ME-Red DSO)“ wurde ein Leitfaden für technische Maßnahmen zur Reduzierung der Methan-Emissionen im Erdgasverteilnetz erarbeitet. Die Erarbeitung erfolgte über das DBI.

Im DVGW Projekt "Inventur der Datenlage zur Abschätzung von Methanemissionen aus dem deutschen Gasverteilnetz, Entwicklung (ME DSO)" wird die Datenlage zu Methan-Emissionen im Verteilnetz aktualisiert. Insbesondere werden Messungen an Methanlecks durchgeführt, welche mit der sogenannten "Suction-Method" direkt die im Erdreich austretende Methanmenge präzise bestimmen. Damit kann die freiwerdende Methanmenge pro Leck bestimmt werden. Zusätzlich wird die freiwerdende Methanmenge aus Gasdruckregelmessanlagen bestimmt.

Im FNB Projekt ME TSO wurde ein Forschungsprojekt beauftragt, welches sich mit der Verbesserung der Datenlage zu flüchtigen Methan-Emissionen befasst. Im Rahmen dieses Projektes wird unter Einbeziehung unabhängiger Messdienstleister eine genauere Quantifizierung der verbliebenen Emissionsquellen erreicht. Die Ergebnisse dienen als Grundlage zur Identifikation weiterer Emissionsminderungsmaßnahmen.

Regelwerk und Technische Sicherheit

Der DVGW stellt über sein Regelwerk Anforderungen an das Gasfach, die in Summe einen erheblichen Beitrag zur Senkung der Methan-Emissionen und Sicherstellung der Technischen Sicherheit beitragen.

Vereinheitlichung der Datenerfassung zur Bestimmung der Methan-Emissionen

Bereits 2014-2018 wurde im MEEM-Projekt unter Federführung von GERG eine vereinheitlichte Methode zur Bestimmung von Methan-Emissionen entwickelt. Eine Umsetzung in europäisches Regelwerk ist geplant.



DVGW-Regelwerk

Überprüfung von Gasrohrnetzen mit einem Betriebsdruck bis 16 bar
Gasleitungen für einen Auslegungsdruck bis einschließlich 16 bar; Instandsetzung; In- und Außerbetriebnahme
Leckstellen an Gasleitungen in Gasrohrnetzen - Lokalisation, Klassifikation, Umgang mit Leckstellen
Gerätetechnik für die Überprüfung von Gasleitungen und Gasanlagen

Partner und Kooperationen

Das Thema Methan-Emissionen betrifft national und international die komplette Wertschöpfungskette von Erdgas. Im Selbstverständnis als Verein des Gasfaches findet eine enge Kooperation des DVGW insbesondere mit folgenden Akteuren statt:
