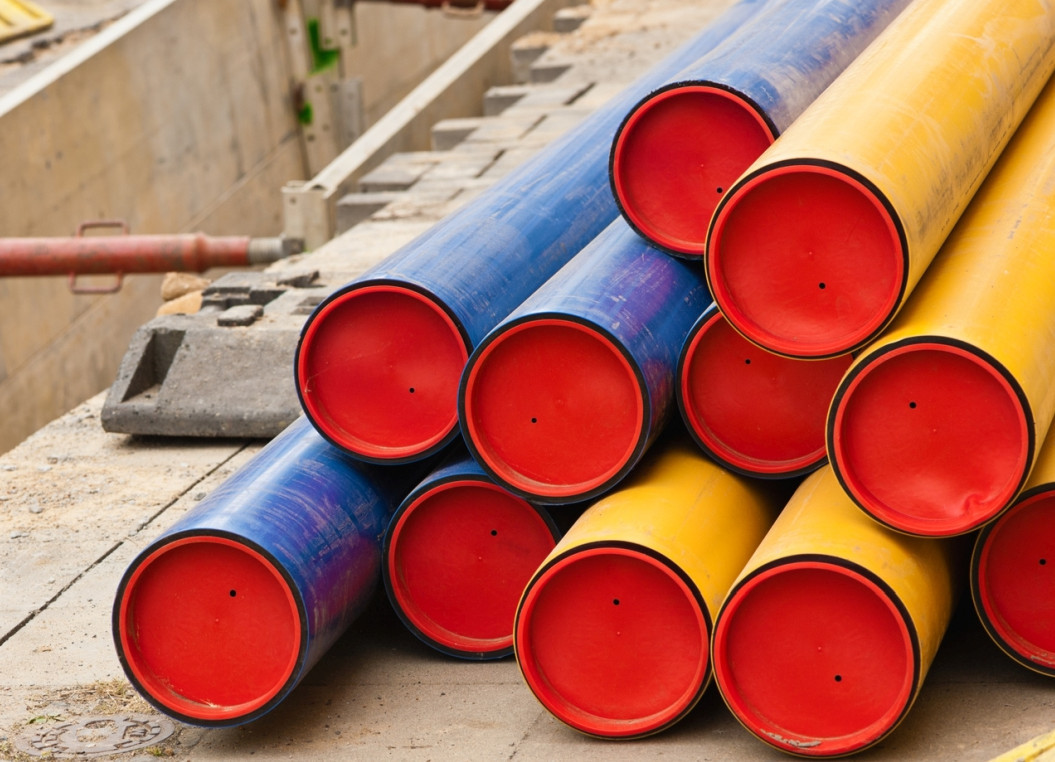

Gelbe und blaue Rohre aus Kunststoff für die Gas- und Wasserversorgung

01. Juli 2019

Bewertung von Rohren aus PE 100-RC

Beschleunigter Punktlastversuch zur Bewertung von Rohren aus PE 100-RC (G 201909)
Kunststoffrohre für die Gas- und Wasserversorgung; © fefufoto/stock.adobe.com
Forschungsprojekt
Projektbeschreibung

Projektlaufzeit: 07.2019- 06.2021

Projektstatus: laufend

Förderkennzeichen: G 201909

Ziele und Methodik

Projektziel ist die Erarbeitung eines beschleunigten Punktlasttests (PLT) und die Ableitung von Mindestanforderungen für Rohre aus PE 100-RC. Das Vorhaben gliedert sich in folgende Arbeitsschritte:

  • Auswahl und Herstellung der PE-Prüfrohre mit unterschiedlichen Qualitäten
  • Reproduzierbarkeit und Vergleichbarkeit des konventionellen Punktlastversuchs
  • Entwicklung eines beschleunigten Punktlastversuchs
  • Validierung des Verfahrens an Rohren aus PE 100-RC
  • Ableitung von Handlungsempfehlungen in Bezug auf Prüfparameter des beschleunigten Punktlastversuchs und der empfohlenen Mindestanforderungen für Rohre aus PE 100-RC



Hintergrund

Polyethylen (PE) hat sich in den vergangenen 50 Jahren zu einem außerordentlich leistungsstarken Rohrwerkstoff entwickelt. In den vergangenen Jahren wurden erhebliche Fortschritte bei der Zunahme der Druckbelastbarkeit und der Optimierung der Spannungsrissbeständigkeit des Materials erzielt. Rohre aus beständigem PE 100-RC (raised crack resistance) eignen sich insbesondere für alternative Verlegetechniken, wie zum Beispiel für die grabenlose und sandbettfreie Verlegung. So konnte diese Art der Druckrohre in der Gas-und Wasserversorgung ihren Marktanteil kontinuierlich auf aktuell 25 Prozent steigern.

Da Gas- und Wasserleitungen hohen Anforderungen an die technische Sicherheit unterliegen, nutzen Netzbetreiber möglichst Produkte, die gemäß allgemein anerkannter Regeln der Technik zertifiziert sind. Im Vorgänger-Projekt Rohre aus PE 100-RC wurden deshalb vier Prüfverfahren untersucht und weiterentwickelt. Daraus konnten Anforderungen sowie Vorschläge für Mindestanforderungen für PE 100-RC abgeleitet werden, die aktuell bereits in die Normung einfließen.

Unter den Prüfverfahren ist der Punktlasttests (PLT) zentral für den Anwender. Denn der in diesem Versuch auftretende Schadensmechanismus liegt nahe an realen Schadensbildern aus der Praxis. Die bisher dazu notwendige Prüfzeit beträgt allerdings rund ein Jahr. Im DVGW-Projekt Bewertung von PE100RC-Rohren soll daher ein beschleunigtes und reproduzierbares Verfahren entwickelt werden, das die Prüfzeit signifikant reduziert.



Ansprechpartner
Bei Fragen zum Forschungsprojekt wenden Sie sich bitte an folgenden Ansprechpartner
Frederik Brandes
Hauptgeschäftsstelle / Technologie und Innovationsmanagement

Telefon+49 228 91 88-844
